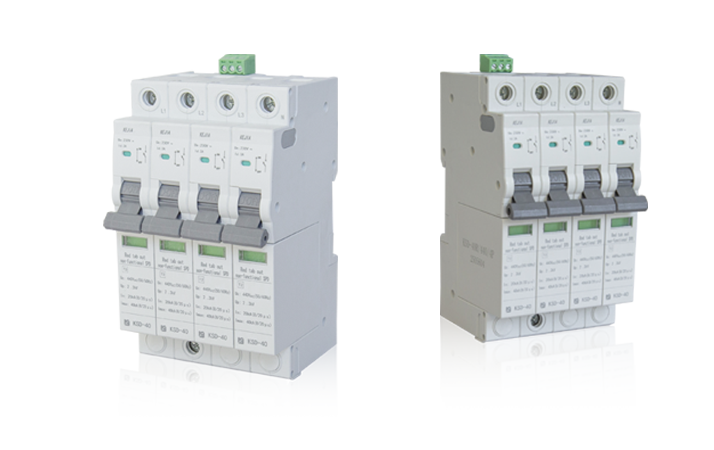

安装应用 依据GB/T18802.11、GB50057等标准规定，本公司研发了KSD系列后备一体式电源防雷器，用于并接在被保护设备进线前端，该产品能在工频电源故障或在SPD模块失效短路时立即脱扣，防止SPD模块的发热起火；又能在允许范围内的雷电流冲击时不脱扣，达到安全防雷的目的。
KSD系列 后备一体式电源防雷器根据防雷等级，分为T1级和T2级两种规格，T1级产品适用于10/350μs波形雷电流的冲击，T2级产品适用于和8/20μs波形电源防雷器的配合，客户可根据防雷系统设计的要求选择使用。
产品特点
卓越防雷性能：采用优质防雷元件，能在极短时间内迅速响应雷击事件，高效泄放强大的雷击电流。同时，将过电压精准控制在设备可承受的安全范围之内，有效抵御雷电冲击，为设备安全保驾护航。
创新一体化紧凑设计：创新性地将防雷功能、后备保护功能以及实时监测功能集成于一体，整体结构紧凑精巧。安装过程简便快捷，有效节省空间资源，大幅降低系统的整体成本投入。
实时状态精准监测：具备实时监测功能，可以通过指示窗口清晰呈现当前工作状态，也可以通过遥信接口连接后台管理软件。这使用户能够及时、准确地掌握设备的运行状况，轻松开展维护与管理工作。
高可靠性品质保障：产品经过严格的质量检测流程以及长时间的老化测试，性能稳定可靠。
外形尺寸
接线图
SCB遥信示意
SPD遥信示意
1、 后备保护器遥信端子：合闸时11、14端子短路，11、12端子开路；分闸时11、12端子短路，11、14端子开路。
2、 防雷器遥信端子：防雷模块正常时21、22端子短路，21、24端子开路；失效时21、24端子短路，21、22端子开路。
安装示意图
技术参数 | 技术指标 | 参数 |
|---|---|
| 规格型号 | KSD-40R/440/4P |
| 产品类别 | T2 |
| 耐受冲击电流Iemax | 40kA(8/20μs) |
| 短路分断能力Ics | 50kA |
| 额定工作电压Ue | 230VAC |
SPD最大持续工作电压Uc | 385VAC |
| SPD标称放电电流In | 20kA(8/20µs) |
| SPD最大放电电流Imax | 40kA(8/20µs) |
| SPD电压保护水平Up | 2.2KV |
| 工频延时脱扣电流Id | 3A |
| 工频瞬时脱扣电流Ii | 5A |
| 负载电流分断时间To | ≤50ms |
| SCB遥信接点 | 一组常开，一组常闭 |
| SPD遥信接点 | 一组常开，一组常闭 |
| 外壳防护等级 | IP20 |
| 连接电缆最小面积 | 2.5mm²/flexible |
| 连接电缆最大面积 | 25mm²/flexible |
| 外壳材质 | PA 66 UL94V-0 |
| 安装卡轨 | EN60715(35mm) |
功能与适用范围 KSD系列 后备一体式电源防雷器根据防雷等级，分为T1级和T2级两种规格：
T1级产品适用于10/350μs波形雷电流的冲击，T2级产品适用于和8/20μs波形电源防雷器的配合，客户可根据防雷系统设计的要求选择使用。
该产品能够在恶劣的电气环境中稳定运行，全方位保障设备的安全与正常运转，广泛应用于工业自动化、通信、电力、安防等多个关键领域，为各类对电压敏感的设备提供坚实可靠的防雷保护。
