安装应用 产品用途
智能浪涌监测模块安装时可和电源防雷器配套使用，采用DIN35导轨安装方式，可安装在电源配电箱和各种标准机柜内，接线时工作电源端子须接在交流或直流电源防雷器的保护侧，采样传感器应串接在防雷器的接地下引线中，遥信端子应与电源防雷器和后备保护器的遥信接点连接，RS485串口通讯端子与远方智能管理单元或综合自动化系统（上位机）485总线进行连接。液晶主页面显示当前时间、雷击次数、SPD温度以及劣化百分比图标，通过下方的按键可切换显示页面。

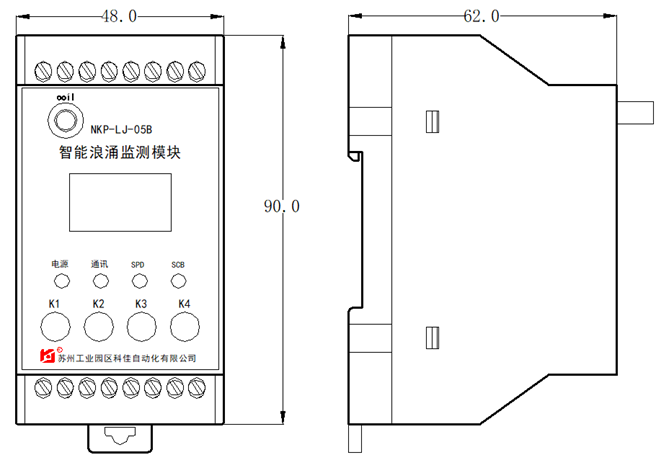

产品尺寸图

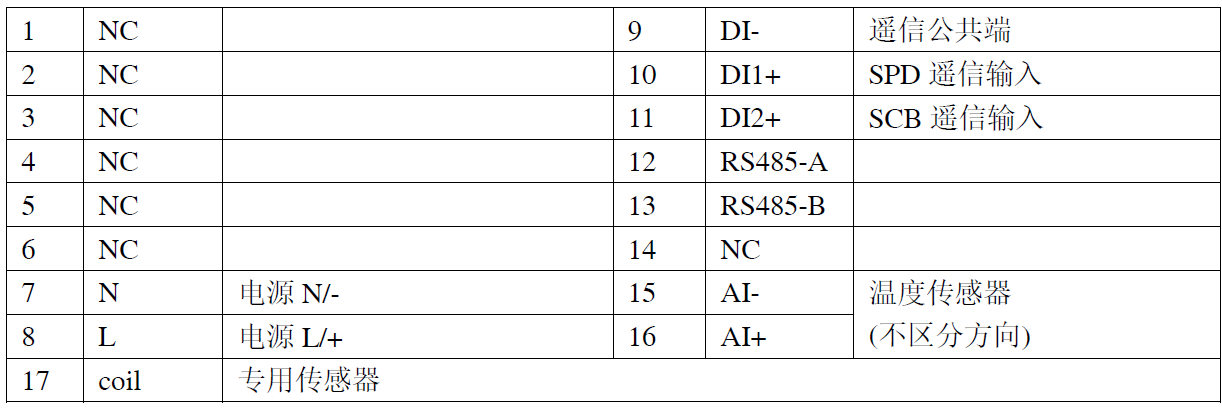

端子定义
技术参数 工作电源：AC100V-250V 50/60Hz
工作温度：-5 ℃～+40 ℃（储存温度：-40℃ ～ +70℃）
大气压力和海拔高度：
大气压力：80 kPa～106 kPa
对应的海拔：+2000 m～-500 m
采样方式：配套专用传感器
雷电冲击电流：1.0kA-100.0kA
测量误差：≤±10%
显示方式：液晶显示
带有RS-485通讯接口，采用标准的Modbus-RTU通讯协议与管理机通讯
工作状态监测：SPD动作次数、动作时间、电涌电流峰值、遥信状态、状态改变时刻
存储深度： 200次
性能劣化趋势：根据 SPD 内部温度变化进行分析
温度监测范围：-5 ℃～+160 ℃
校准时间：通过远程监控系统实现时间校准
安装方式: DIN35导轨安装
外形尺寸：48mm×90mm×62mm
性能参数
静电放电抗扰度：GB/T 17626.2-2018 Ⅲ级 ±8kV空气放电、±6kV接触放电；
电快速瞬变脉冲群抗扰度: GB/T 17626.4-2018 Ⅲ级 ±2V对电源端口、1kV对信号端口；
浪涌（冲击）抗扰度：GB/T 17626.5-2019 Ⅲ级 线对线 ±1kV，线对地±2kV）
