安装应用 产品尺寸图

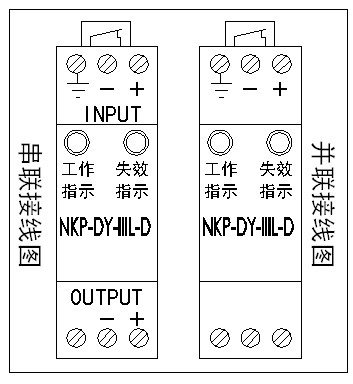

安装接线
交流防雷器原理
技术参数 端子型直流电源防雷器
适用电压：DC220V
最高工作电压：DC275V
最大工作电流：16A（串接时）
开路电压：10kV
标称放电电流：5kA（8/20μs）
最大放电电流：10kA（8/20μs）
电压保护水平：1600V
响应时间：＜25ns
工作温度：-40℃~+70℃
相对湿度:5%~95%
带遥信接口（常闭接点）
安装方式：: 35mm DIN 导轨
外形尺寸：90mm×27mm×65mm
订货选型 | 文件名 | 描述 |
|---|---|
| NKP-DY-IIIL-D12 | 直流电源防雷器, 工作电压Un=12V DC , Uc=15V DC , Imax=10kA（80/20μs）, Up＜500V ,标准导轨安装。 |
| NKP-DY-IIIL-D24 | 直流电源防雷器, 工作电压Un=24V DC , Uc=30V DC , Imax=10kA（80/20μs）, Up＜500V ,标准导轨安装。 |
| NKP-DY-IIIL-D48 | 直流电源防雷器, 工作电压Un=48V DC , Uc=60V DC , Imax=10kA（80/20μs）, Up＜600V ,标准导轨安装。 |
| NKP-DY-IIIL-D110 | 直流电源防雷器, 工作电压Un=110V, Uc=140V , Imax=10kA（80/20μs）, Up＜1200V ,标准导轨安装。 |
| NKP-DY-IIIL-D220 | 直流电源防雷器, 工作电压Un=220V, Uc=140V , Imax=10kA（80/20μs）, Up＜1200V ,标准导轨安装 |
| NKP-DY-IIIL-A24 | 交流电源防雷器，24V电源防雷器； |
| NKP-DY-IIIL-A110 | 交流电源防雷器，110V电源防雷器； |
| NKP-DY-IIIL-A220 | 交流电源防雷器，220V电源防雷器； |
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| NKP-DY-IIIL-D220 T3类电源防雷器经典案例PDF文档 | 说明手册 | 文档下载 |
