安装应用 应用
NKP-TEL-ZX-52系列防雷箱，根据IEC标准设计，安装电源防雷箱后，在雷击时能在最短的时间内，将被保护线路接入等电位系统中，并迅速对大地释放雷电感应所产生的瞬间大电流，从而使通讯装置和设备电源系统免受雷电感应的损害。该电源防雷箱采用最新优质防雷元器件及标准接口精工制造，电源防雷箱按电压等级配置分为I、II、III级，按电源配线分为单相220V和三相380V两种，按功能分为带雷击计数器和不带雷击计数，可根据需要选配，具体配置见选型表。使用防雷器时必须将箱内的接地端子排与附近的大地端可靠连接，确保雷电能量有畅通释放的路径。

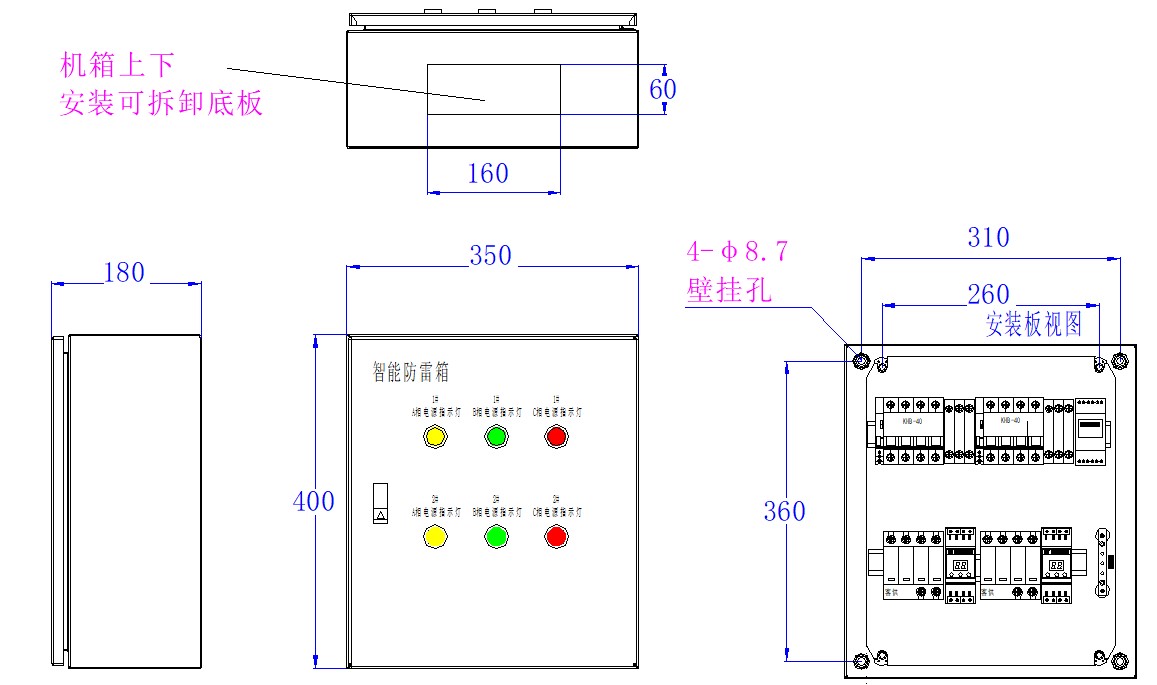

产品尺寸图

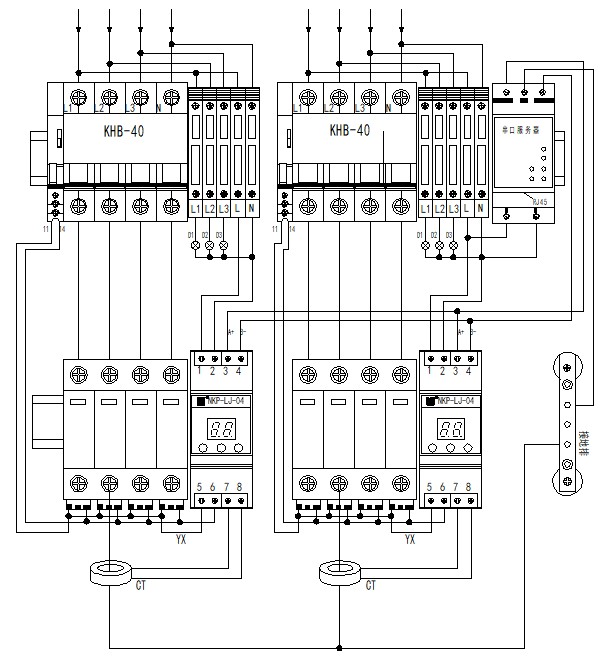

产品接线图
技术参数 l 最大放电电流：40kA(8/20μs)
l 电压保护水平：<1.5 kV
l 带后备保护器
l 工作温度：-5℃～ +40℃（储存温度：-40℃ ～ +70℃）；
l 采样方式：配套专用互感器；
l 运行电压：AC 85V至265V；
l 温度范围：-5℃至40℃；
l 显示方式：2位0.30英寸红色高亮度LED数码管；
l 本机地址：十六进制01H-FFH，对应十进制1-255；开机默认为01H，通过按键设置，可设置成与被连接防雷器编号相同；
l 波特率：9600、4800、2400、1200、600bit/s可选，开机默认为9600bit/s，通过按键设置；
l 带有RS-485通讯接口，采用简化的MODBUS-RTU通讯协议与上位机、管理机通讯；
l 最大计数： 99次，记满后再计数回到01次；
l 数据保存：断电数据保存，电源掉电可保存数据达10年；
l 安装方式: DIN35导轨安装；
l 外形尺寸：400×350×180（mm）
